內蒙古重點用能單位能耗在線監測系統案例

內蒙古赤峰金通銅業有限公司所屬有色金屬行業，康派智能為其提供能耗在線監測端設備及系統，將能耗數據安全完整的接入省級平臺。
項目詳情

部分相關案例


省份 公司名稱 采購產品 行業
內蒙古 內蒙古平莊煤業(集團)有限責任公司 能耗在線監測系統 煤炭開采和洗選業
內蒙古 赤峰瑞陽化工有限公司 能耗在線監測系統 化學原料和化學制品制造業
內蒙古 內蒙古磴口金牛煤電有限公司 能耗在線監測系統 電力、熱力生產和供應業
內蒙古 內蒙古塞飛亞農業科技發展股份有限公司 能耗在線監測系統 畜牧業
內蒙古 包頭市固陽泰恒貿易有限責任公司 能耗在線監測系統 黑色金屬冶煉和壓延加工業
內蒙古 內蒙古中能蒙新液化天然氣有限責任公司 能耗在線監測系統 燃氣生產和供應業
內蒙古 內蒙古內大節能技術工程咨詢有限責任公司 能耗在線監測系統 租賃和商品服務業
內蒙古 包頭市德順特鋼有限責任公司 能耗在線監測系統 黑色金屬冶煉和壓延加工業
內蒙古 牙克石市煒燁熱力有限公司 能耗在線監測系統 電力、熱力生產和供應業
內蒙古 呼和浩特市泓利泰供暖有限責任公司 能耗在線監測系統 燃氣生產和供應業
內蒙古 科右前旗都瑞熱電有限責任公司 能耗在線監測系統 電力、熱力生產和供應業


政策背景


       《關于加快推進重點用能單位能耗在線監測系統建設的通知》（發改辦環資〔2019〕424號）文件要求，內蒙古自治區各地方需加快建設重點用能單位能耗在線監測系統，嚴格按照相關技術標準規范和進度要求推進接入端系統建設，要求2021年底前，完成各地區全部重點用能單位的接入端系統建設，并實現數據每日及每月數據上傳。通過計量儀表、物聯集中器、物聯網遠傳平臺等采集、匯總內蒙古錦聯鋁材有限公司能耗數據，將能源消費數據準確、完整、及時接入到內蒙古自治區能耗在線平臺且上傳正常，確保通過省平臺能耗管理驗收。


一、項目檔案


項目名稱：內蒙赤峰金通銅業能耗在線監測系統項目案例


所屬行業：有色金屬行業

項目采購相關設備：能耗在線監測系統1套、能耗在線監測端設備1臺、輔材1批等


二、項目簡介


1、項目介紹：

      內蒙古赤峰金通銅業有限公司（原赤峰金劍銅業有限責任公司）始建于1990年，原隸屬于沈陽軍區后勤部大連企業管理局，1998年底由軍工企業轉入地方。2008年8月與安徽銅陵有色金屬集團股份有限公司完成資產重組，成為國有控股企業。2021年4月北京大地遠通（集團）有限公司投資入股金劍銅業公司，2021年7月8日，公司名稱正式變更為“赤峰金通銅業有限公司”。公司注冊資本13億，現有在冊員工1850人，殘疾員工550人，是一家以銅冶煉為主業的福利性企業。





2、能源管理現狀：


內蒙赤峰金通銅業有限責任公司信息化現狀如下：

赤峰金通銅業有限責任公司的消費能源種類主要有電力、焦粉、天然氣、柴油、水等。

電力：企業共兩條總進線回路，且總進線回路已經安裝國家電網智能電度表，無法直接進行數據采集，有3臺變壓器，3臺變壓器均已安裝長沙威盛DTZ341多功能電能表，該電表具備RS485通訊接口。

焦粉：焦粉的進場計量為汽車衡采集，該器具無法進行自動采集，以手工填報方式上傳。焦粉的消費數據已通過皮帶秤將數據傳輸至DCS系統中，企業可通過DCS系統輸出2條焦粉皮帶秤的4-20mA流量信號。

柴油：柴油的入場計量同樣由企業負責手工填報，柴油的消費數據同樣通過流量計傳輸至DCS系統中，企業可通過DCS系統輸出1個柴油流量計的4-20mA的信號。

天然氣：企業共2臺天然氣總進管道，總進管道已安裝天然氣公司燃氣表，且通訊接口已被天然氣公司占用。

水：企業共2條進水總管道，已安裝機械式流量計，不具備通訊功能。

各種能源分布位置比較散亂，且無可用的局域網絡。


三、能源管理系統解決方案


      完成內蒙古赤峰金通銅業有限責任公司一級能源數據監測，在赤峰金通銅業有限責任公司現有設備的基礎上，增加硬件設備，并輔以相應的通訊傳輸軟件系統，監測公司總用電數據，實時提供表碼值(也就是累計值、正向有功總)和數據發生時間，并實時監測企業的焦粉、天然氣、柴油等能源數據。數據由系統自行計算和統計后，提供數據采集接口，將企業的能源消耗（電、蒸汽、天然氣）數據傳至內蒙古省平臺。

       赤峰金通銅業有限責任公司重點能耗在線監測系統安全防護設計采用“安全域縱深防護”、“多層次立體防御”及“信息安全等級保護”相結合，從系統（或設備）所在的計算環境、區域邊界、通信網絡、安全管理以及物理安全等多層面部署安全保障措施，滿足不同等級系統在技術、管理各層面防護要求，實現數據、系統、網絡等安全交換和關聯分析管理，保障同級系統內部、跨級系統區域安全互聯的安全。

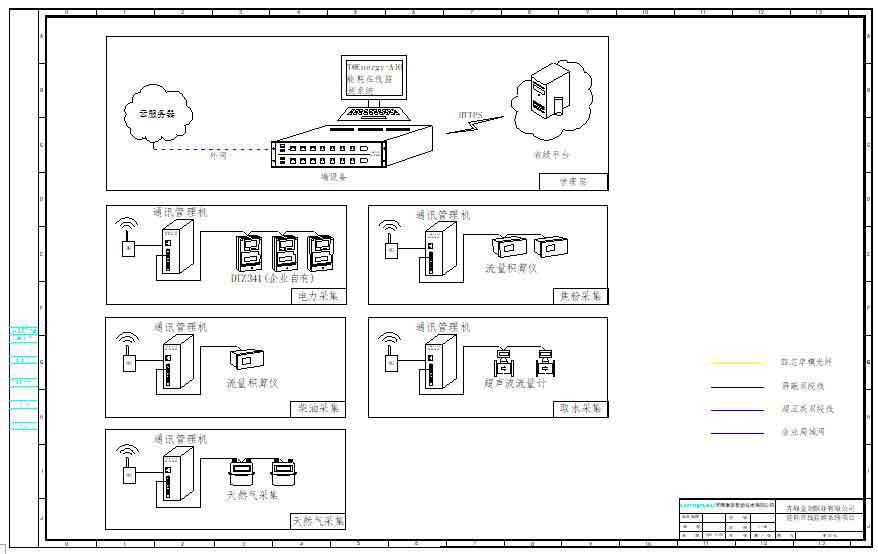

網絡整體架構規劃圖如下：



能耗監測數據接入：

電力：通過采集企業3臺變壓器進線長沙威盛DTZ341多功能電表數據，實現電力數據的自動采集，在總降內配置1臺通訊管理機，電表以有線的方式將數據傳輸至通訊管理機。

天然氣：企業的2臺天然氣儀表通訊已被占用，通過加裝RS485代理主機的方式將此RS485接口一分為二，實現能耗在線監測系統的數據采集。在天然氣儀表附近配置1臺通訊管理機，天然氣儀表以有線的方式將數據傳輸至通訊管理機。

焦粉：甲方需通過DCS系統輸出2條焦粉皮帶秤的4-20mA信號，我方通過加裝流量積算儀實現對瞬時數據的累積計算，并在此處安裝1臺通訊管理機，流量積算儀通過RS485接口以有線將數據傳輸至通訊管理機。

柴油：甲方需通過DCS系統輸出1條柴油流量計的4-20mA信號，我方通過加裝流量積算儀實現對瞬時數據的累積計算，并在此處安裝1臺通訊管理機，流量積算儀通過RS485接口以有線將數據傳輸至通訊管理機。

水：通過在企業的2條總進管道處加裝超聲波流量計實現取水的監測，并在此處配置1臺通訊管理機，超聲波流量計過RS485接口以有線將數據傳輸至通訊管理機。

通訊管理機均通過4G的方式遠傳數據，通訊管理機將采集的數據通過4G將數據傳輸至我方的云服務器，端設備可通過外網訪問我方云服務器完成數據采集。

端設備所處位置需有內網和外網。端設備支持SQL、OPC、MODBUS、DL/T 645、CJ/T188協議，能耗在線監測端設備對采集到的數據進行匯總，驗證、篩選、整理打包后，采用“CA認證+HTTPS協議+VPN專線”方式多重加密將數據傳輸至省級平臺。

四、用戶收益




1、短期收益


（1）管理節能

      幫助企業從粗放式能源管理形成逐漸高效的能源管理體系，一方面將能耗管理從無序變?yōu)橛行?，從而全面掌握能源的流向和利用效率；另一方面減少運維人員的工作強度，降低錯、漏率，提升運維水平。

（2）優化生產負荷

      根據當地電力公司的“尖峰平谷”階梯電價，結合市場客戶的實際需求，合理的分配生產人員及生產設備投入情況，平衡產能，采用較為簡單的管理手段降低生產成本。


2、長期收益

（1）技術節能改造

       基于商業大數據，進行數據模型分析輔助決策，幫助發現企業節能改造的空間優化工藝流程，并進行成本核算和節能效果考核。在有依據、有監管的情況下，通過設備改造或者使用節能新技術來降低企業生產成本。

（2）能效考核

建立標準的能效考核的規范，結合能源考核體系，從企業內部促進主動節能，提升全體人員的節能意識。
